Beskrivning
Beskrivning

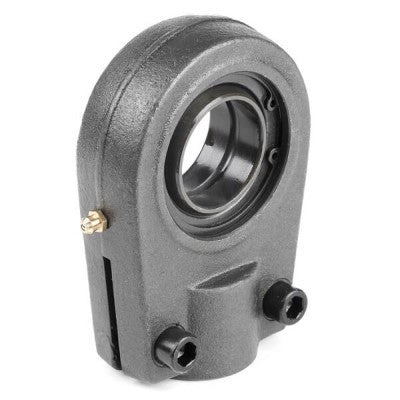

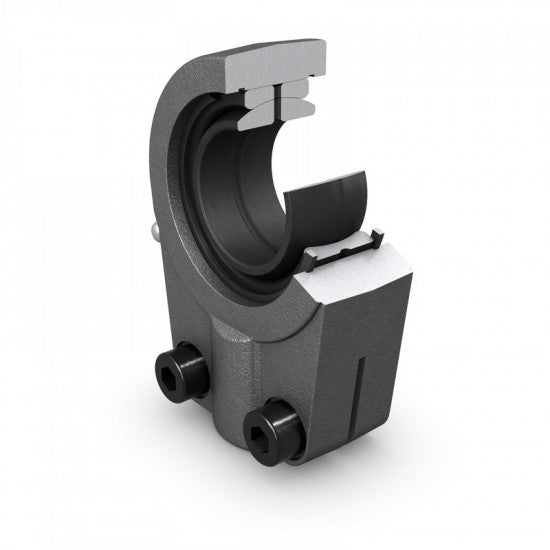

SKF SIR 50 ES ledadshuvud med kulled

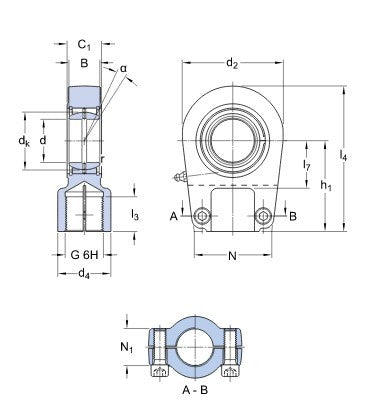

Parametrar
Parametrar
Längd l3 (mm) min.:
46
Längd l4 (mm):
169
Längd l7 (mm):
54
Radie r (mm):
0,6
Diameter D (mm):
118
Diameter d2 (mm):
118
Diameter d4 (mm):
62,5
Diameter dk (mm):
66
Delning N (mm):
90
Delning N1 (mm):
40,5
Bredd B (mm):
35
Bredd C1 (mm):
40,5
Vinkel (°):
6
Höjd h1 (mm):
105
Gänga G:
M 45x1,5
Beteckning:
SIR 50 ES
