Beskrivning
Beskrivning

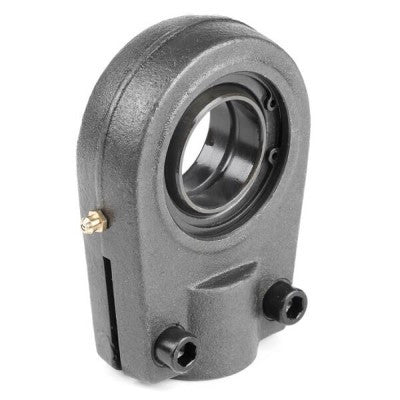

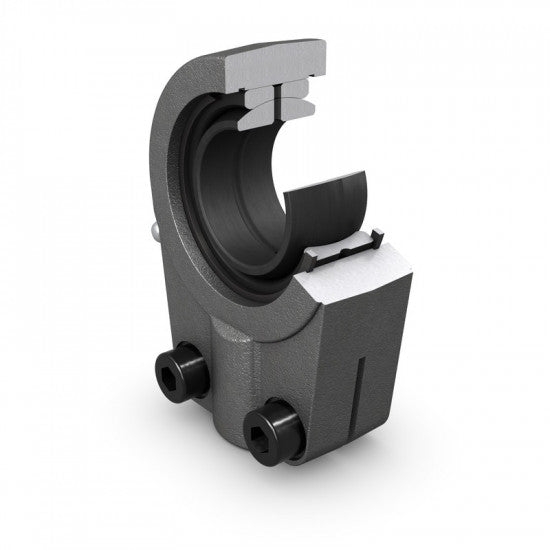

SKF SIR 20 ES ledad huvud

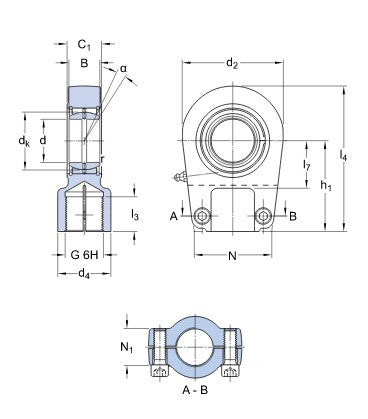

Parametrar
Parametrar
Längd l3 (mm) min.:
17
Längd l4 (mm):
81
Längd l7 (mm):
24
Radie r (mm):
0,3
Diameter D (mm):
57,5
Diameter d2 (mm):
58
Diameter d4 (mm):
26,5
Diameter dk (mm):
29
Delning N (mm):
46
Delning N1 (mm):
22
Bredd C1 (mm):
19,5
Vinkel (°):
9
Höjd h1 (mm):
50
Gänga G:
M 16x1,5
Beteckning:
SIR 20 ES
