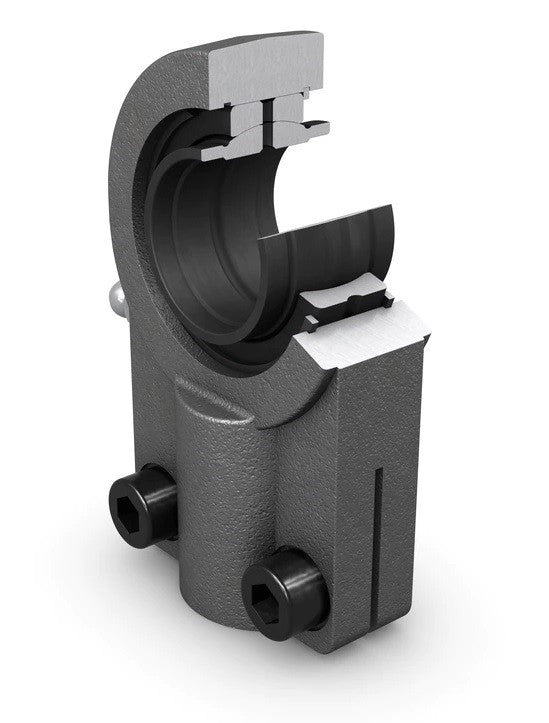

SIQG 63 ES SKF ledad huvud

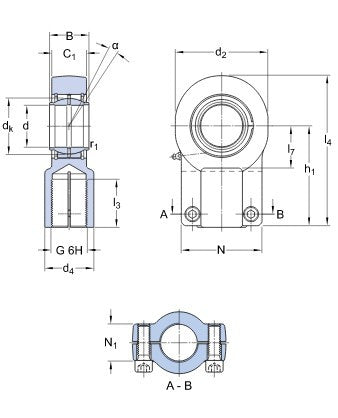

Parametrar
Parametrar
Längd l3 (mm) min.:
57
Längd l4 (mm):
180
Längd l7 (mm):
49
Material:
stål-stål
Radie r (mm):
0,6
Diameter D (mm):
137,2
Diameter d2 (mm):
110
Diameter d4 (mm):
60,5
Diameter dk (mm):
66
Delning N (mm):
98
Delning N1 (mm):
34
Bredd B (mm):
50
Bredd C1 (mm):
42
Vinkel (°):
4
Höjd h1 (mm):
120
Gänga G:
M 42x2
Beteckning:
SIQG 63 ES
