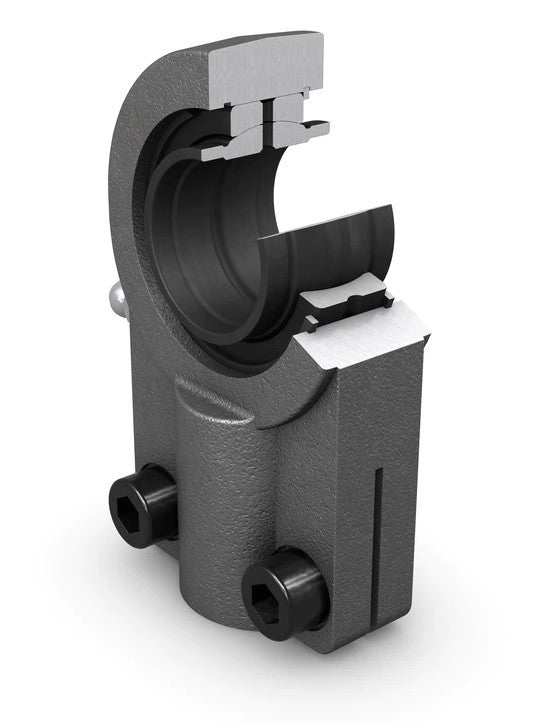

SIQG 25 ES SKF ledadshuvud

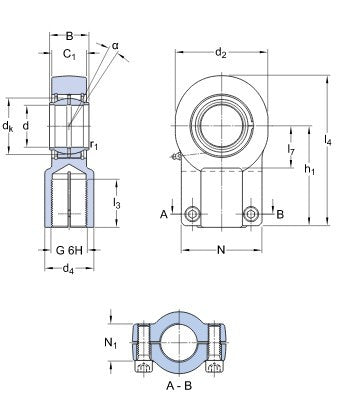

Parametrar
Parametrar
Längd l3 (mm) min.:
29
Längd l4 (mm):
97
Längd l7 (mm):
26
Material:
stål-stål
Radie r (mm):
0,3
Diameter D (mm):
59,5
Diameter d2 (mm):
62
Diameter d4 (mm):
32
Diameter dk (mm):
35,5
Delning N (mm):
55
Delning N1 (mm):
20
Bredd C1 (mm):
22
Typ:
ledhuvud
Vinkel (°):
4
Höjd h1 (mm):
65
Gänga G:
M 20x1,5
Beteckning:
SIQG 25 ES
