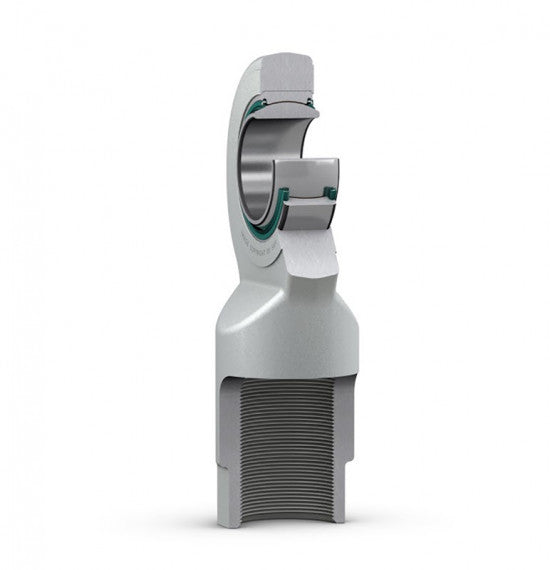

SIA 50 TXE-2LS SKF Ledad kopplingshuvud

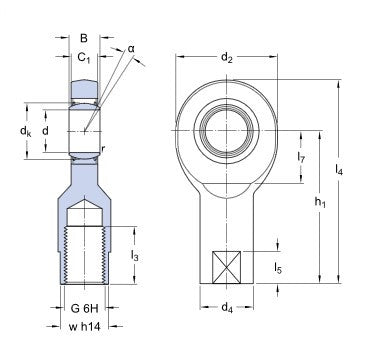

Parametrar
Parametrar
Längd l3 (mm) min.:
68
Längd l4 (mm):
219
Längd l5 (mm):
30
Längd l7 (mm):
60
Material:
stål-PTFE tyg
Radie r (mm):
0,6
Diameter d2 (mm):
114
Diameter d4 (mm):
70
Diameter dk (mm):
66
Bredd B (mm):
35
Bredd C1 (mm):
31
Typ:
ledhuvud
Vinkel (°):
6
Höjd h1 (mm):
160
Gänga G:
M45x3
Beteckning:
SIA 50 TXE-2LS
