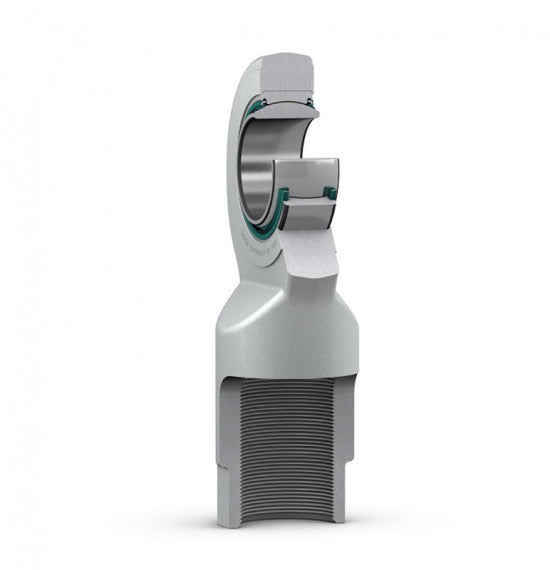

SI 70 TXE-2LS SKF kopplingshuvud för ledningar
Parametrar
Parametrar

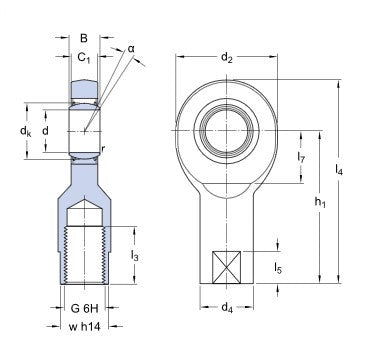

Längd l3 (mm) min.:
80
Längd l4 (mm):
349
Längd l5 (mm):
40
Längd l7 (mm):
80
Material:
stål-PTFE tyg
Radie r (mm):
1
Diameter D (mm):
162
Diameter d2 (mm):
162
Diameter d4 (mm):
92
Diameter dk (mm):
92
Bredd B (mm):
49
Bredd C1 (mm):
43
Typ:
ledhuvud
Vinkel (°):
6
Höjd h1 (mm):
265
Gänga G:
M72x4
Beteckning:
SI 70 TXE-2LS
